Для чего используется бесцветное оптическое стекло?

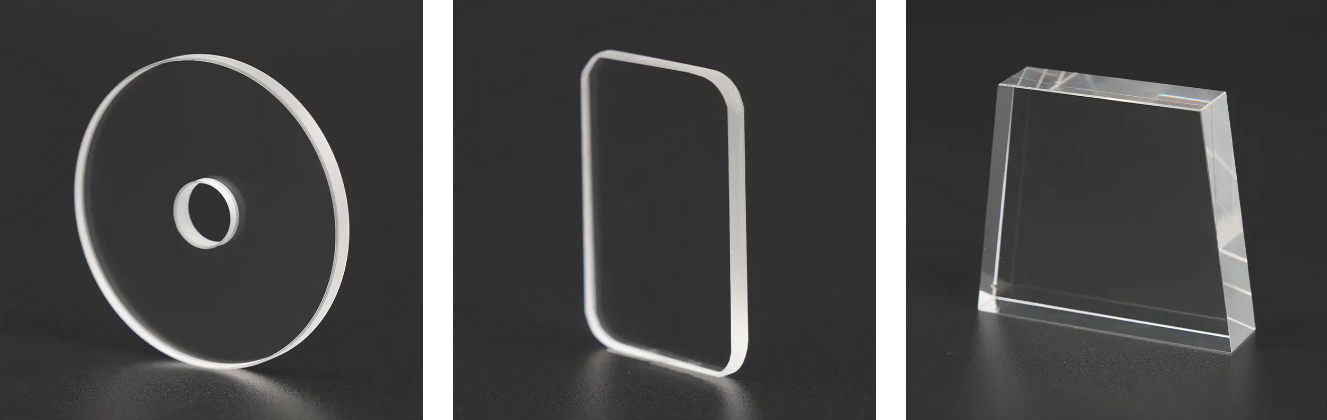

Бесцветное оптическое стекло используется в чрезвычайно широком спектре отраслей промышленности — от прецизионных научных приборов и систем медицинской визуализации до потребительских камер, оборонной оптики и архитектурного остекления. Его определяющей характеристикой является исключительно высокий коэффициент пропускания видимого света практически без избирательного поглощения или окрашивания, что делает его основным материалом везде, где свет необходимо направлять, фокусировать, разделять или фильтровать с максимальной точностью. В отличие от стандартного оконного стекла, бесцветное оптическое стекло спроектировано с учетом точных характеристик показателя преломления, сверхнизкого содержания внутренних пузырьков и допусков на плоскостность поверхности, измеряемых в нанометрах.

Этот термин охватывает семейство точно сформулированных типов стекла, включая оптическое коронное стекло , боросиликатные варианты и кварцевое стекло высокой чистоты — каждое из них оптимизировано для определенных диапазонов длин волн, условий окружающей среды и механических требований. Понимание того, какой тип подходит для какого применения, важно для инженеров, специалистов по закупкам и проектировщиков систем, работающих с оптическими сборками.

Чем бесцветное оптическое стекло отличается от обычного стекла

Различие между промышленным флоат-стеклом и прецизионным оптическим стеклом не просто вопрос ясности — оно отражает фундаментально разные философии производства, стандарты чистоты сырья и протоколы испытаний после производства. Оптическое стекло с высоким коэффициентом пропускания достигает скорости передачи видимого света 92% или выше на поверхность , тогда как стандартное флоат-стекло обычно пропускает только 80–87% из-за содержания оксида железа и дефектов поверхности.

Ключевые отличительные свойства прецизионного оптического стекла включают в себя:

• Однородность показателя преломления: Отклонение по одной заготовке составляет ±1×10⁻⁵ или лучше для высококачественного материала.
• Класс пузыря и включения: Подсчитано и классифицировано в соответствии со стандартами ИСО 10110; Класс 0 допускает практически полное отсутствие видимых включений.
• Степень стрий: Измерение полос однородности стекла, которые искажают волновые фронты; мишени из оптического стекла класса А (без видимых полос)
• Двулучепреломление напряжения: Остаточные напряжения производства отжигаются ниже 10 нм/см, чтобы предотвратить артефакты поляризации.
• Качество поверхности: Характеристики царапин, выраженные как 10-5 или 20-10 согласно MIL-PRF-13830B для прецизионных поверхностей.

На приведенной выше диаграмме показан значительный разрыв в коэффициенте пропускания между прецизионными марками оптического стекла и стандартным архитектурным стеклом. Даже Улучшение пропускания на 10–15 % Это напрямую приводит к измеримому увеличению контрастности изображения, соотношению сигнал/шум датчика и эффективности системы, что объясняет, почему прецизионное оптическое стекло требует более высоких характеристик материала в любом приложении, где важны фотоны. В многоэлементных оптических системах совокупный эффект потерь пропускания на каждую поверхность между пятью или десятью линзовыми элементами делает эту разницу критически важной в эксплуатации.

Основные области применения бесцветного оптического стекла в промышленности

Прецизионное оптическое стекло служит основным материалом практически в каждой системе, требующей контролируемых манипуляций со светом. Его области применения охватывают отрасли от здравоохранения до аэрокосмической промышленности, а конкретный тип стекла, используемый в каждом контексте, выбирается с учетом уникальной длины волны, экологических и механических требований этого применения.

Медицинское и научное приборостроение

В медицинской визуализации, включая микроскопию, эндоскопию, офтальмологическое оборудование и проточную цитометрию, бесцветное оптическое стекло должно обеспечивать стабильные оптические характеристики в условиях стерилизации, термоциклирования и воздействия чистящих средств. Д263Т бесцветное оптическое стекло , тонкое боросиликатное стекло, изготовленное с жесткими допусками по толщине, широко используется в качестве покровного стекла для предметных стекол микроскопа и в качестве материала окон в микрофлюидных диагностических устройствах. Его низкая автофлуоресценция важна для приложений флуоресцентной микроскопии, где фоновый свет в противном случае затенил бы измеряемый сигнал.

Биохимические анализаторы используют оптические ячейки, изготовленные из оптическое стекло с высоким коэффициентом пропускания для измерения оптической плотности образцов в УФ-видимом диапазоне длин волн. Единственная ошибка измерения оптической плотности в 0,005 AU в клиническом химическом анализаторе может привести к диагностической ошибке — это означает, что постоянство пропускания материала и отсутствие внутренних дефектов напрямую связаны с результатами безопасности пациента.

Фотография, кино и потребительская оптика

Объективы для фотоаппаратов, объективы телескопов, бинокулярные призменные системы и оптика для проекторов относятся к числу наиболее объемных приложений для прозрачное оптическое стекло . К9 (БК7) бесцветное оптическое стекло — боросиликатное кронное стекло с показателем преломления 1,5168 и числом Аббе 64,17 — пожалуй, единственное наиболее широко используемое оптическое стекло в мире, которое используется во всем: от модулей линз для смартфонов до объективов для исследовательских микроскопов и расширителей лазерного луча.

Призма бесцветное оптическое стекло Компоненты имеют решающее значение в биноклях, дальномерах и спектрометрах, где конфигурации призмы Порро или руф-призмы сгибают оптический путь, сохраняя при этом полное качество изображения. Материал должен иметь чрезвычайно низкое содержание полос — любая неоднородность стекла приведет к искажению волнового фронта, что будет заметно как снижение резкости изображения при большом увеличении.

Оптика для обороны, аэрокосмической отрасли и наблюдения

Военные и аэрокосмические оптические системы предъявляют самые строгие требования к бесцветному оптическому стеклу, требуя работоспособности в экстремальных температурных диапазонах (от -60°C до 120°C), устойчивости к влажности, песку и грибковому воздействию, а также стабильности размеров при вибрации и ударных нагрузках. В тепловизионных системах, лазерных дальномерах, приборах ночного видения и окнах наведения ракет используются специальные оптические стекла, соответствующие стандартам MIL-SPEC. Бесцветное кварцевое оптическое стекло. особенно популярен в военных применениях, пропускающих УФ-излучение, из-за незначительного теплового расширения и радиационной стойкости.

Полупроводниковая фотолитография и электроника

Подложки фотошаблонов, оптика для контроля пластин и системы УФ-облучения при производстве полупроводников требуют прецизионное оптическое стекло с исключительным пропусканием УФ-излучения и почти нулевым коэффициентом теплового расширения (КТР). При длине волны эксимерного лазера ArF 193 нм, используемой в глубокой УФ-литографии, только синтетический плавленый кварц — форма бесцветного кварцевого оптического стекла высочайшей чистоты — обеспечивает адекватный коэффициент пропускания и радиационную стойкость. Даже незначительная неравномерность КТР по всей заготовке прицельной марки приведет к смещению положения элементов во время термоциклирования, что приведет к сбоям в контроле ширины линии в субнанометровом масштабе.

Распределение отраслевого спроса на бесцветное оптическое стекло

Глобальный спрос на прецизионное оптическое стекло распределяется неравномерно по отраслям: бытовая электроника и обработка изображений представляют наибольший объемный сегмент, а оборонная/аэрокосмическая отрасль представляет сегмент с самой высокой стоимостью за килограмм. Понимание этого распределения помогает производителям и покупателям предвидеть требования спецификаций и приоритеты цепочки поставок.

Бытовая электроника, включая камеры смартфонов, оптику для гарнитур AR/VR и модули веб-камер ноутбуков, составляет почти 38% мирового спроса на бесцветное оптическое стекло по объему , обусловленный неустанной миниатюризацией высокопроизводительных систем обработки изображений. За ним следует медицинский и научный сектор с долей 22%, что отражает устойчивый рост производства диагностических, геномных приборов и устройств для тестирования на месте оказания медицинской помощи. Сегменты оборонной промышленности и производства полупроводников, хотя и меньшие по объему, представляют непропорционально высокие технические характеристики и требования к качеству, часто связанные с изготовлением стекла по индивидуальному заказу, которого нет в стандартных предложениях по каталогу.

Типы бесцветного оптического стекла и конкретные случаи их использования

Не все бесцветное оптическое стекло взаимозаменяемо. Каждый состав обладает уникальным сочетанием показателя преломления, дисперсии, термических свойств, химической стойкости и технологичности, что делает его подходящим для конкретных применений. Ниже приведен сравнительный обзор основных типов:

Выбор правильного типа – это не только решение, связанное с производительностью, но и с экономической точки зрения. Бесцветное кварцевое оптическое стекло. предлагает непревзойденные характеристики УФ-излучения и термическую стабильность, но его значительно сложнее обрабатывать, чем стекло K9, требуя алмазного инструмента и продолжительных циклов полировки. Для применений в видимом свете, где защита от ультрафиолета не требуется, стекло K9 или B270 обычно обеспечивает эквивалентное оптическое качество при более низких затратах на изготовление и более быстром времени выполнения заказа.

Оптическое кронное стекло и его роль в дизайне линз

Оптическое коронное стекло – определяется сочетанием относительно низкого показателя преломления (nd < 1,60) и низкой дисперсии (число Аббе > 55) – является основой конструкции ахроматических дуплетных линз. В сочетании с бесцветным стеклом (более высокий индекс, более высокая дисперсия) в конфигурации с цементированным дублетом кронное стекло корректирует хроматическую аберрацию — тенденцию простых линз фокусировать свет разной длины в разных точках, вызывая цветную окантовку на изображениях.

Принцип ахроматического дублета, впервые продемонстрированный в 18 веке, по-прежнему активно используется сегодня во всем: от оптических прицелов и телеобъективов для фотоаппаратов до астрономических рефракторов и промышленных систем машинного зрения. Во многих из этих систем стекло K9 действует как оптическое кронное стекло в сочетании с более тяжелыми бесцветными стеклами для достижения необходимой хроматической коррекции без затрат на более экзотические типы стекла.

Приведенные выше кривые пропускания демонстрируют четкое разделение между типами стекла: бесцветное кварцевое оптическое стекло поддерживает коэффициент пропускания выше 80% от глубокого УФ-диапазона примерно 200 нм до среднего инфракрасного диапазона 2500 нм, что делает его единственным по-настоящему широкополосным вариантом. Оптическое стекло K9 и B270, хотя и превосходное в видимом диапазоне (380–780 нм), становится непрозрачным при длине волны примерно 330 нм, что исключает его из применения в устройствах, основанных на УФ-излучении, таких как оборудование для фототерапии, УФ-спектроскопия и инструменты для экспонирования полупроводников. Для разработчиков систем эта спектральная избирательность является таким же важным свойством, как и показатель преломления, при выборе стеклянных компонентов.

Новые приложения: автомобильная промышленность, AR/VR и фотоэлектрическая энергетика.

Помимо традиционной оптики, бесцветное оптическое стекло становится все более важным для технологических платформ следующего поколения, которые меняют структуру спроса в мировой стекольной промышленности.

Автомобильная оптика LiDAR и ADAS

В автономных и полуавтономных транспортных средствах используются датчики LiDAR (обнаружение света и определение дальности), работающие в основном на длинах волн 905 и 1550 нм. Для защитных окон и фокусирующей оптики в этих системах требуется стекло с отличным пропусканием ближнего ИК-диапазона, устойчивостью к циклическим изменениям автомобильных температур (от -40°C до 105°C) и высокой твердостью поверхности, чтобы противостоять дорожному мусору. Бесцветное боросиликатное оптическое стекло. и стекло K9 с AR-покрытием находятся в активной оценке для этого применения, при этом рынок автомобильных оптических стекол, по прогнозам, будет расти быстрыми темпами. СГТР 18–22% до 2030 г. .

Волноводы дополненной и виртуальной реальности

Волноводная оптика AR-гарнитуры — тонкие стеклянные пластины, которые направляют проецируемое изображение к глазу посредством полного внутреннего отражения — требует стекла с показателем преломления выше 1,75, чрезвычайно равномерной толщиной больших пластин и исключительной плоскостностью поверхности. Это выходит за рамки стандартного бесцветного оптического стекла и приводит к появлению специализированных рецептур с высоким индексом преломления, но стекло-подложка волновода, используемое в приложениях AR начального уровня, по-прежнему основано на прецизионных вариантах крон-стекла, отвечающих строгим требованиям по толщине и плоскостности.

Фотоэлектрическое и солнечное концентраторное стекло

Ультрабелое бесцветное оптическое стекло. — производится с содержанием оксида железа менее 0,01% — используется в качестве покровного стекла для высокоэффективных солнечных панелей и линзовых массивов концентрированной солнечной энергии (CSP). Стандартное солнечное стекло пропускает примерно 91% падающего света; ультрабелое стекло оптического класса способствует этому 93–94% , что приводит к измеримому увеличению выработки энергии в крупномасштабных солнечных фермах. По оценкам, отрасль потребляет более 120 миллионов квадратных метров сверхпрозрачного стекла ежегодно для фотоэлектрических применений по всему миру.

Радарная диаграмма ясно визуализирует фундаментальный компромисс при выборе оптического стекла: кварцевое стекло доминирует по пропусканию УФ-излучения, термической стабильности и химической стойкости, но имеет низкие показатели по технологичности и экономической эффективности из-за своей чрезвычайной твердости и высокой температуры плавления. Стекла K9 и B270, напротив, очень удобны в обработке — их можно прецизионно отшлифовать, отполировать и покрыть просветляющим покрытием с помощью стандартного оборудования для оптического производства, что делает их практическим выбором для подавляющего большинства приложений визуализации в видимом свете. Разработчики систем должны взвесить эти компромиссы как с техническими требованиями, так и с экономикой производства.

Стандарты качества и сертификаты для прецизионного оптического стекла

Для приобретения прецизионных компонентов из оптического стекла требуется поддающаяся проверке документация о качестве, особенно для регулируемых отраслей, таких как медицинское оборудование, авиация и оборона. Следующие стандарты регулируют качество оптического стекла на различных рынках:

При оценке прозрачное оптическое стекло поставщика, покупатели, занимающиеся производством медицинского оборудования, должны проверить соответствие документации ISO 10110 и сертификацию ISO 9001 в качестве минимальных требований. Военные закупки добавляют требования соответствия MIL-SPEC и отслеживаемости партий материалов. Для фотоэлектрических и электронных приложений сертификация 3C и соответствие RoHS становятся все более стандартными требованиями со стороны последующих OEM-заказчиков.

О компании Наньтун Сянъян Оптический Элемент Лтд.

Nantong Xiangyang Optical Element Co., Ltd. была основана в 1996 году и превратилась в признанное высокотехнологичное предприятие в провинции Цзянсу, занимающее 10 000 квадратных метров производственный объект. Как профессиональный OEM бесцветное оптическое стекло поставщик и завод по производству бесцветного оптического стекла ODM в Китае, компания специализируется на производстве и обработке цветного оптического стекла, бесцветного оптического стекла, а также трафаретной печати и закалки плоского стекла.

Качество продукции компании соответствует ИСО 9001-2000 стандарты качества продукции и имеет сертификат системы качества 3C. Подразделение по производству оптических компонентов обслуживает более ста типов изделий из цветного оптического стекла, охватывающих ультрафиолетовую, видимую, ближнюю инфракрасную и инфракрасную области спектра, что обеспечивает применение в оптических приборах, медицинских инструментах, биохимических анализаторах, авиации, военных системах и научно-исследовательских учреждениях.

Подразделение изделий из плоского стекла специализируется на глубокой обработке стекла, шелкографии и закалке стекла при поддержке автоматизированных производственных линий и инспекционного оборудования, полученного из Германии, Японии и Швейцарии. Xiangyang стремится быть самым профессиональным поставщиком как компонентов оптического стекла, так и решений для шелкографии и закалки стекла, обслуживая глобальную клиентскую базу с надежными возможностями настройки в соответствии с требованиями OEM и ODM.
